Что скрывает потолок в отделке White Box? Анализируем скрытые коммуникации и возможности для дизайна - на примере ЖК «Фортуна»

Потолок в квартире с отделкой White Box - это не просто бетонная плита перекрытия. За ней скрывается целая инфраструктура инженерных систем, которая определяет, насколько сложным и дорогим будет финальный ремонт. На примере жилого комплекса «Фортуна» (бизнес+, 2025-2026) разбираем, какие коммуникации проходят под потолком, как их грамотно использовать и какие риски возникают при невнимательной приёмке. Материал основан на анализе проектной документации и типовых актов скрытых работ по объектам премиум-сегмента за 2024-2026 годы.

Какие инженерные сети проходят под потолком в White Box?

В отделке White Box под потолком монтируются три основные группы коммуникаций: воздуховоды системы вентиляции и дымоудаления, электрические кабельные линии (силовые и слаботочные) и трубопроводы систем отопления и водоснабжения. В ЖК «Фортуна» проектом предусмотрена приточно-вытяжная вентиляция с механическим побуждением, что означает наличие воздуховодов значительного сечения - от 100 до 200 мм в диаметре. Электрические трассы прокладываются в гофрированных трубах или металлорукавах и крепятся к плите перекрытия на клипсах или подвесах. Трубы отопления, как правило, идут в стяжке пола, но стояки и горизонтальные разводки к радиаторам проходят под потолком в технических нишах или коробах.

Слаботочные системы - интернет, телефония, телевидение - также прокладываются под потолком. В современных проектах класса бизнес+ и выше, включая «Фортуну», используется структурированная кабельная система, которая объединяет все слаботочные линии в единую трассу. Это упрощает последующую интеграцию систем «умного дома». Важно понимать, что все эти коммуникации имеют строго определённые проектные трассы, и их самовольное изменение без согласования может привести к нарушению работы систем и дополнительным затратам.

Как проверить качество скрытых работ до монтажа потолка?

Приёмка скрытых работ под потолком - критический этап, который часто упускают из виду. До того как вы закроете коммуникации гипсокартоном или натяжным потолком, необходимо проверить соответствие монтажа проектной документации и строительным нормам. Основные параметры контроля: правильность крепления воздуховодов (шаг хомутов не более 1,5 метра), герметичность соединений вентиляционных каналов, отсутствие перегибов и сплющиваний гофры электрических кабелей, а также наличие заземления на металлических элементах.

Для ЖК «Фортуна» характерна типовая ошибка: монтажники экономят на противопожарных муфтах в местах прохода воздуховодов через стены. Согласно СП 7.13130.2013, такие муфты обязательны. Их отсутствие - прямое нарушение, которое может привести к штрафам и проблемам при вводе объекта в эксплуатацию. Рекомендуется составлять акт освидетельствования скрытых работ с фотофиксацией каждого узла и подписью представителя технического заказчика или строительного контроля.

Какие возможности для дизайна даёт пространство под потолком?

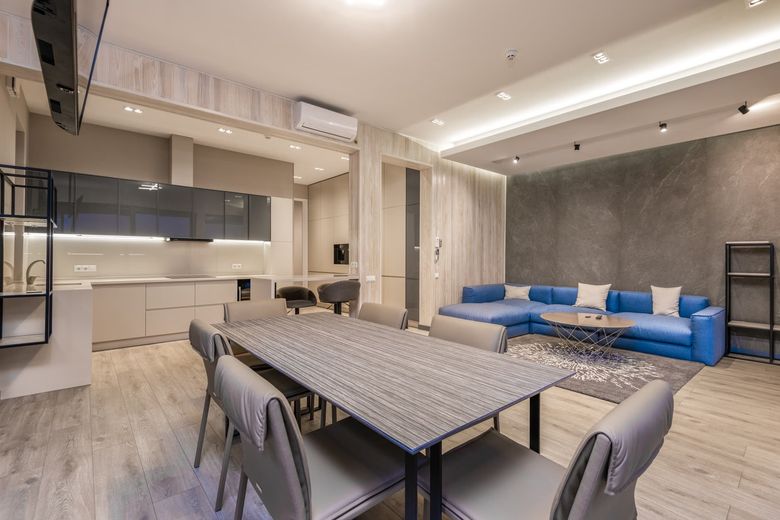

Потолочное пространство - это не только техническая зона, но и ресурс для реализации дизайнерских решений. Если грамотно спланировать расположение инженерных сетей, можно использовать ниши для скрытого монтажа подсветки, акустических систем, проекторов и моторизированных экранов. В ЖК «Фортуна» высота потолков составляет 2,8 метра, что оставляет запас для устройства подвесных конструкций без потери комфортного объёма помещения.

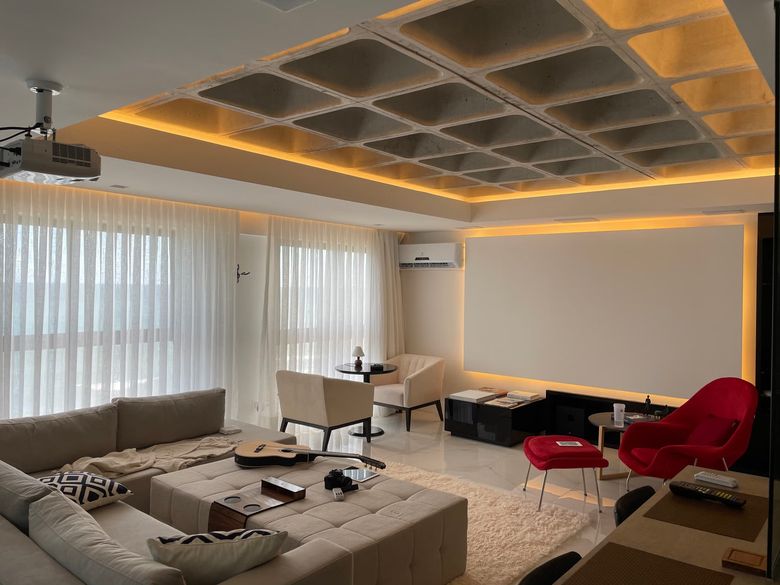

Один из распространённых приёмов - устройство многоуровневых потолков с подсветкой по периметру. Для этого в зоне будущих коробов заранее прокладывается кабель для светодиодной ленты и блоков питания. Также под потолком можно разместить трассы для системы кондиционирования (фреоновые магистрали и дренаж), если проект не предусматривает отдельную нишу. Важно помнить, что доступ к ревизионным люкам вентиляции и электрическим распределительным коробкам должен оставаться свободным.

Максим Бодров, основатель студии дизайна интерьеров Heshi Design, отмечает

«При работе с White Box мы всегда требуем от застройщика поэтажные планы с нанесением всех инженерных трасс. Это позволяет ещё на стадии концепции определить, где пройдут потолочные короба, как их обыграть в интерьере и не потерять ни сантиметра высоты. Например, в ЖК 'Фортуна' мы столкнулись с тем, что воздуховод вентиляции проходил ровно по центру гостиной. Решение - запроектировать симметричный короб с декоративной подсветкой, который визуально разделил зону на две функциональные части, не снижая общего уровня потолка».

Какие риски возникают при самостоятельном изменении трасс коммуникаций?

Самостоятельный перенос воздуховодов, электрических кабелей или труб отопления без проектного обоснования - одна из самых частых ошибок при ремонте White Box. Это может привести к снижению производительности вентиляции, перегреву кабельных линий и, как следствие, к пожароопасной ситуации. В ЖК «Фортуна» застройщик предоставляет схему расположения всех инженерных сетей, и любое изменение должно быть согласовано с проектной организацией.

Особенно опасны попытки уменьшить сечение воздуховода, чтобы «выиграть» 5-10 см высоты потолка. Согласно СП 60.13330.2020, сечение воздуховода должно обеспечивать расчётный расход воздуха. Его уменьшение приводит к росту скорости потока, шуму и снижению эффективности вентиляции. В некоторых случаях это может сделать невозможным использование кухонной вытяжки или привести к обратной тяге. Аналогично, изменение трассы электрического кабеля без учёта его сечения и длины может вызвать падение напряжения и нагрев изоляции.

Как правильно спланировать потолочное пространство под дизайн-проект?

Планирование потолочного пространства начинается с получения актуальных обмерных планов и схем инженерных сетей от застройщика. На их основе дизайнер или архитектор разрабатывает схему расположения будущих подвесных конструкций, коробов и мест установки осветительного оборудования. Для ЖК «Фортуна» характерна типовая планировка с центральным расположением вентиляционного стояка, что требует особого внимания при зонировании помещений.

Оптимальная стратегия - минимизировать количество коробов, объединяя несколько коммуникаций в одном техническом пространстве. Например, воздуховод вентиляции и кабель для подсветки можно разместить в общем коробе, если обеспечить необходимые зазоры и доступ для обслуживания. Также стоит заранее определить места для установки ревизионных люков - они должны быть расположены в доступных местах, но при этом не нарушать эстетику интерьера. Современные решения позволяют делать люки невидимыми, с магнитными креплениями и покраской в цвет потолка.

Важно учитывать, что в квартирах с отделкой White Box застройщик часто уже проложил черновую электрику и разводку слаботочных систем. Если дизайн-проект предполагает изменение расположения розеток, выключателей или добавление новых светильников, потребуется штробление стен или прокладка дополнительных кабелей под потолком. Это необходимо предусмотреть на этапе согласования с управляющей компанией, так как некоторые работы могут быть запрещены в несущих конструкциях. Подробнее - в материале «White Box или Shell & Core: что выгоднее для владельца и в каком случае стоит отказаться от отделки - на примере ЖК «Счастье на Таганке»».

Какие нормативы регулируют скрытую прокладку коммуникаций под потолком?

Скрытая прокладка инженерных сетей под потолком регулируется несколькими сводами правил. Основные из них: СП 60.13330.2020 (Отопление, вентиляция и кондиционирование), СП 31-110-2003 (Проектирование и монтаж электроустановок), СП 73.13330.2016 (Внутренние санитарно-технические системы). Для ЖК «Фортуна» также применяются требования по пожарной безопасности, установленные СП 7.13130.2013, которые обязывают применять противопожарные муфты и клапаны в местах пересечения воздуховодами противопожарных преград. См. также: «Электрика в отделке White Box: хватит ли мощности и как спроектировать разводку - разбор на примере ЖК «Лосинный Остров»».

Электрические кабели, проложенные скрыто под потолком, должны быть защищены от механических повреждений. Согласно ПУЭ (Правила устройства электроустановок), для скрытой прокладки в пустотах перекрытий допускается использование кабелей, не распространяющих горение (нг-LS). В ЖК «Фортуна» застройщик использует кабель марки ВВГнг-LS, что соответствует современным требованиям. При монтаже подвесного потолка важно не повредить изоляцию кабелей и обеспечить их дополнительную защиту в местах возможного контакта с острыми краями металлических профилей.

Как избежать типовых ошибок при монтаже потолка в White Box?

Первая типовая ошибка - игнорирование необходимости доступа к коммуникациям. Если вы зашиваете потолок гипсокартоном наглухо, а через год потребуется заменить участок воздуховода или дотянуть кабель, придётся демонтировать часть конструкции. Решение - заранее предусмотреть ревизионные люки в местах расположения вентиляционных клапанов, распределительных коробок и соединений трубопроводов.

Вторая ошибка - экономия на звукоизоляции. Плита перекрытия передаёт ударный шум от соседей сверху. Если под потолком не предусмотрен слой звукоизоляции (например, минеральная вата или акустические мембраны), уровень шума может превышать комфортные 40 дБА в дневное время. В ЖК «Фортуна» застройщик не предусматривает шумозащиту под потолком, поэтому её монтаж - задача будущего владельца. Оптимальное решение - устройство подвесного потолка на виброизолирующих подвесах с заполнением пространства звукопоглощающим материалом.

Третья ошибка - неправильный выбор типа потолка. Натяжные потолки несовместимы с некоторыми типами вентиляционных решёток и могут вибрировать при работе мощных вытяжек. Гипсокартонные потолки требуют большего отступа от плиты перекрытия (минимум 10-15 см для прокладки коммуникаций), что уменьшает высоту помещения. Для ЖК «Фортуна» с высотой 2,8 м оптимальным является комбинированное решение: основная часть потолка - натяжная, а зоны с коммуникациями закрываются гипсокартонными коробами.

Какие современные технологии можно интегрировать в потолочное пространство?

Потолочное пространство - идеальное место для интеграции систем «умного дома». Здесь можно разместить блоки управления освещением, датчики движения и температуры, а также акустические системы. В ЖК «Фортуна» проектом предусмотрена возможность установки системы DALI (Digital Addressable Lighting Interface) - цифрового протокола управления освещением, который позволяет индивидуально настраивать яркость и цветовую температуру каждого светильника. Для этого под потолком прокладывается дополнительная контрольная линия.

Также под потолком можно разместить проектор и моторизированный экран, скрываемый в коробе. Для этого необходимо заранее предусмотреть электропитание и кабель HDMI, а также усилить конструкцию потолка для крепления проектора. Важно помнить, что проектор требует определённого расстояния до экрана (проекционное отношение), что накладывает ограничения на планировку гостиной. В ЖК «Фортуна» с типовой длиной гостиной 5-6 метров можно разместить проектор с коротким фокусом, что минимизирует потери пространства.

Ещё одно современное решение - встраиваемые акустические системы (колонки) в потолок. Они обеспечивают равномерное звуковое поле и не занимают место на полу. Для их установки необходимо заранее проложить акустический кабель под потолком и предусмотреть ниши для монтажа колонок. В ЖК «Фортуна» стандартная высота потолка позволяет установить встраиваемые колонки глубиной до 10-12 см без потери внутреннего объёма помещения.

Как составить смету на потолочные работы с учётом скрытых коммуникаций?

Смета на потолочные работы в квартире White Box должна включать не только стоимость материалов и монтажа подвесного потолка, но и работы по корректировке инженерных сетей. Типовые статьи расходов: демонтаж и перенос воздуховодов (если они мешают дизайну), прокладка дополнительных электрических линий, монтаж звукоизоляции, устройство коробов и ревизионных люков, а также финишная отделка. В ЖК «Фортуна» стоимость таких работ может составлять от 15 до 30% от общего бюджета на потолок, в зависимости от сложности.

Важно закладывать резерв на непредвиденные работы - не менее 10-15% от сметы. Например, при вскрытии потолка может обнаружиться, что застройщик проложил кабель меньшего сечения, чем указано в проекте, или что воздуховод имеет недопустимые дефекты. В таких случаях потребуется замена или ремонт, что увеличит бюджет. Рекомендуется привлекать независимого технического эксперта для оценки состояния скрытых коммуникаций до начала ремонта.

Для точного расчёта сметы необходимо составить ведомость объёмов работ на основе дизайн-проекта и акта освидетельствования скрытых работ. В ведомости указываются: длина и сечение воздуховодов, количество и сечение электрических кабелей, площадь звукоизоляции, количество ревизионных люков и их размеры. Только после этого можно запрашивать коммерческие предложения от подрядчиков и сравнивать их по полной стоимости, а не только по цене за квадратный метр потолка.
