Мастер-выключатели и проходные переключатели: как не запутаться в схеме управления светом на этапе дизайн-проекта

Планирование освещения в современном интерьере - это не просто выбор люстры и точечных светильников. Настоящее удобство и статусность жилья складываются из мелочей, и одна из ключевых - логика управления светом. Ошибки, допущенные на стадии дизайн-проекта, исправить после чистовой отделки практически невозможно: штробить стены и перекладывать проводку - дорогое и пыльное удовольствие. Два понятия, которые чаще всего путают даже опытные заказчики - это проходные переключатели и мастер-выключатели. В этой статье мы разберем, чем они отличаются, где и как их применять, чтобы ваш дом был не только красивым, но и по-настоящему умным.

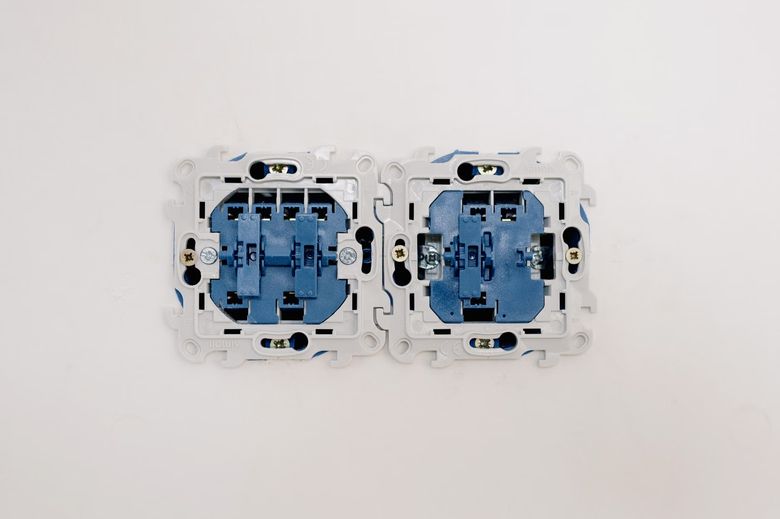

Проходные переключатели: базовая магия управления из двух точек

Начнем с самого распространенного сценария. Проходные переключатели (или, как их еще называют, переключатели с перекидными контактами) позволяют управлять одним источником света из двух разных мест. Классический пример - длинный коридор. Вы включаете свет на входе, проходите, и выключаете его в конце, не возвращаясь. Или спальня: один выключатель у двери, второй - у кровати. Это базовая, но критически важная функция для комфорта.

Конструктивно такой переключатель отличается от обычного. У обычного выключателя два контакта (вход и выход), он просто размыкает или замыкает цепь. У проходного - три контакта (один общий и два перекидных). Он не имеет фиксированного положения «вкл/выкл», а перебрасывает линию с одного из двух «плеч» на другое. Для работы схемы из двух точек нужно два таких переключателя, соединенных между собой двухжильным кабелем. Важно: для управления из трех и более мест (например, в холле с тремя дверями) используются уже не проходные, а так называемые промежуточные (крестовые) переключатели.

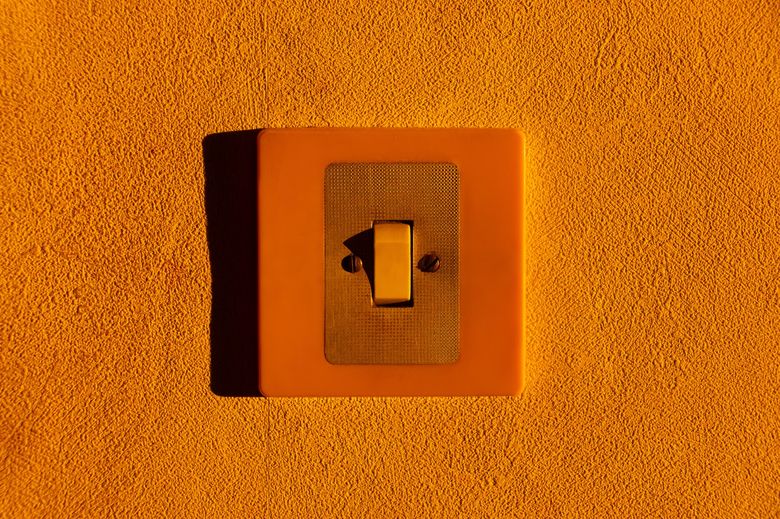

Мастер-выключатели: централизованное управление всем домом

Мастер-выключатель (или, в западной терминологии, master switch) - это устройство, которое позволяет отключить сразу несколько групп света из одной точки. Это не про «включить свет в коридоре», а про «убедиться, что весь свет выключен, когда вы уходите из дома». В отличие от проходной схемы, мастер-выключатель не дублирует управление каждой лампочкой, а подает команду на отключение целой группы.

Реализация может быть разной. Самый простой вариант - установка отдельного клавишного или кнопочного выключателя у входной двери, который разрывает питание на линии «гостевого света» (прихожая, коридор, гостиная). Более продвинутый - использование импульсных реле или шинных систем (например, KNX или HDL). В этом случае мастер-выключатель - это не силовой элемент, а слаботочный контроллер, посылающий сигнал на центральный блок. Это позволяет реализовать сценарии «Ушел» или «Спокойной ночи» с отключением не только света, но и части розеток.

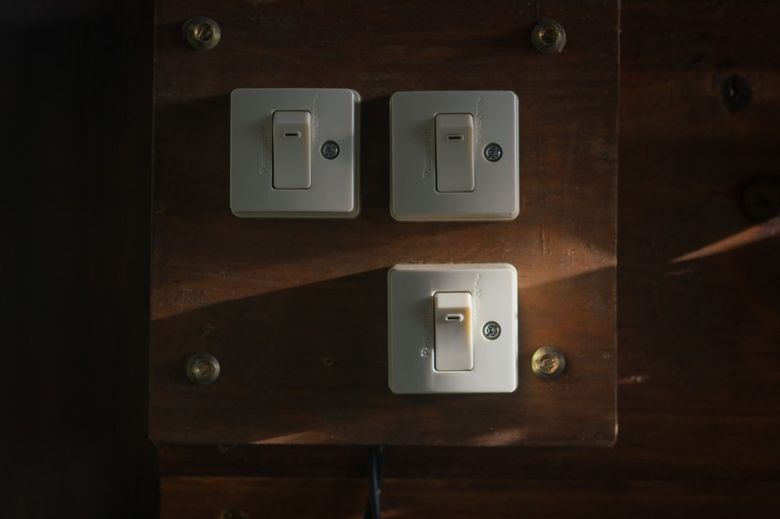

Ключевые отличия: проходной vs мастер - в чем разница для проекта

Главное различие кроется в логике работы и цели. Проходной переключатель управляет одной нагрузкой (одной люстрой или группой) из нескольких мест. Мастер-выключатель управляет несколькими нагрузками из одного места. Это принципиально разные задачи, и их путаница на плане розеток и выключателей - одна из самых частых ошибок.

На практике в премиальном жилье эти системы часто комбинируются. Например, в холле второго этажа вы ставите проходные переключатели для управления люстрой из двух концов коридора. А рядом с главным входом монтируете мастер-выключатель, который гасит свет во всем холле, лестнице и прихожей, когда вы уходите.

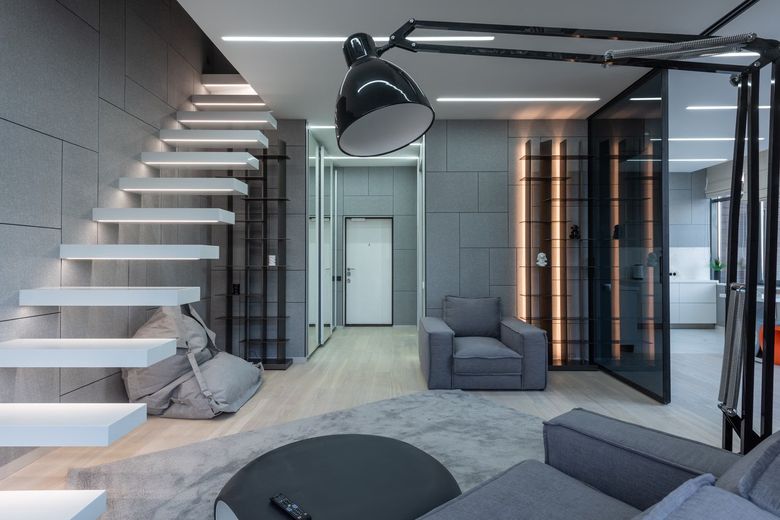

Как спланировать сценарии на этапе дизайн-проекта: пошаговый алгоритм

Чтобы не переделывать проводку, начните с функционального зонирования. Не привязывайтесь к конкретным моделям выключателей - сначала продумайте логику.

• Шаг 1: Нарисуйте маршруты движения. Возьмите планировку и пройдите по ней мысленно. Где вы включаете свет, когда входите? Где он должен гаснуть, когда вы уходите? Отметьте все точки, где вам может понадобиться управление.
• Шаг 2: Определите зоны для проходных схем. Спальня (вход + кровать), длинный коридор, лестница (внизу и наверху), гостиная с двумя входами - это 100% кандидаты на проходные переключатели.
• Шаг 3: Определите зоны для мастер-выключателя. Обычно это «тревожная кнопка» у входной двери. Решите, какой свет должен гаснуть при активации сценария «Уход». Важно: не стоит вешать на мастер-выключатель свет в детской или в кабинете, где кто-то может остаться.
• Шаг 4: Разделите свет на группы. В гостиной это может быть: верхний свет, подсветка штор, бра, торшеры. Мастер-выключатель может управлять только «верхними» группами, оставляя декоративную подсветку нетронутой.
• Шаг 5: Нанесите на план. Каждую точку управления (проходную или мастер) обозначьте на плане розеток и выключателей. Укажите, сколько жил кабеля нужно проложить к каждой точке.

Типичные ошибки при проектировании и как их избежать

Даже при наличии подробного плана заказчики и прорабы допускают одни и те же промахи. Вот три самых частых.

Ошибка 1: Экономия на кабеле. Для проходной схемы нужно прокладывать трехжильный кабель (фаза, два плеча) между переключателями. Если строители проложили обычный двухжильный, схема работать не будет. Решение: всегда указывайте в спецификации на электромонтаж марку кабеля и количество жил для каждой точки. Рекомендуем также обзор: «Освещение домашней библиотеки: как спроектировать свет для чтения без вреда для глаз».

Ошибка 2: Путаница с нейтралью. Современные мастер-выключатели (особенно с диммерами или сенсорные) требуют наличия нейтрального провода (N) в подрозетнике. Если вы планируете «умный» мастер-выключатель, заложите нейтраль на этапе черновой проводки. Обычные проходные переключатели нейтрали не требуют. Подробнее - в материале «Управляющий проектом ремонта: зачем он нужен премиальному объекту и как выбрать профессионала».

Ошибка 3: Отсутствие крестовых переключателей. Если у вас три точки управления (например, в холле с тремя дверьми), одного проходного переключателя недостаточно. Нужна пара проходных по краям и один или несколько крестовых (промежуточных) между ними. Многие забывают об этом, и в итоге свет включается только из двух точек.

Практический чек-лист: что проверить в проекте до начала ремонта

Чтобы не держать в голове все нюансы, используйте простой чек-лист. Пройдите по нему вместе с дизайнером или прорабом перед закупкой кабеля.

• В спальне: есть ли выключатель у кровати (проходной или радиоканальный)?
• В коридоре: управляется ли свет из начала и конца?
• На лестнице: есть ли выключатели на верхней и нижней площадках?
• У входной двери: есть ли кнопка, отключающая весь свет (кроме технических зон)?
• В гостиной: можно ли выключить люстру, не вставая с дивана?
• Для мастер-выключателя: заложен ли нейтральный провод (если требуется)?
• Все ли группы света, которые должны гаснуть при «Уходе», подписаны на мастер-выключатель?

Кстати, при проектировании сложных сценариев для больших домов стоит обратить внимание на готовые решения от профессиональных студий. Например, в портфолио часто встречаются проекты, где логика управления светом продумана до мелочей: от проходных схем в галерейных коридорах до централизованных мастер-выключателей в мастер-спальнях. Это хороший пример того, как функциональность сочетается с эстетикой.

Современные альтернативы: радиоканальные и шинные системы

Классические проходные и мастер-выключатели - это надежная база. Но в премиальном сегменте все чаще отказываются от силовых кабелей в пользу слаботочных шин (KNX, DALI) или радиоканальных систем (Zigbee, Z-Wave).

В системах на шине DALI (Digital Addressable Lighting Interface) каждый светильник имеет свой адрес. Вы можете управлять не просто группой, а каждым светильником индивидуально, менять яркость и цветовую температуру. Мастер-выключатель в такой системе - это просто программируемая кнопка на сенсорной панели. Проходное управление реализуется программно, без лишних кабелей. Это дороже, но дает максимальную гибкость.

Радиоканальные системы (например, Aqara или Fibaro) проще в монтаже - не нужно тянуть дополнительные провода. Вы просто ставите беспроводные выключатели в любом месте (даже на стекле или мебели) и привязываете их к реле. Однако они зависят от стабильности радиосигнала и требуют замены батареек в выключателях раз в 1-2 года. Для объекта класса «премиум» это может быть критично с точки зрения имиджа.

Резюме: как не ошибиться с выбором схемы

Итог прост: если вам нужно включать и выключать один и тот же свет из разных концов комнаты - это проходные переключатели. Если вам нужно одним движением погасить весь свет в доме, уходя - это мастер-выключатель. Не пытайтесь заменить одно другим. И главное - не откладывайте планирование на потом. На этапе, когда стены уже оштукатурены, добавить новую точку управления будет стоить в разы дороже, чем предусмотреть ее в проекте.

Потратьте один вечер на то, чтобы мысленно «прожить» день в вашем будущем доме: как вы заходите, как перемещаетесь, где останавливаетесь. Нанесите эти точки на план. Это сэкономит вам нервы и деньги, а ваш дом сделает по-настоящему удобным.
